Stanowisko do prób zbiorników ciśnieniowych metodą hydrostatyczną z pompą automatyczną 500bar

Charakterystyka:

• wytworzenia ciśnienia próbnego wody w dowolnego typu zbiornikach ciśnieniowych celem dokonania próby ciśnieniowej.

• wytworzenie ciśnienia próbnego polega na doprowadzeniu do zespołu pompująco-kontrolnego wody oraz sprężonego powietrza z instalacji,
• ciśnienie próbne cieczy generowane jest poprzez pompę hydro-pneumatyczną,
• żądane ciśnienie prób ustawiane jest na manometrze kontaktowym umieszczonym na panelu kontrolnym Zespołu,
• manometry umieszczone na kolektorze ukazują dokładne ciśnienie, jakiemu poddawane są zbiorniki,
• stanowisko zapewnia bezpieczną pracę oraz efektywny proces legalizacji zbiorników,
• urządzenie cechuje prosta i intuicyjna obsługa.

• maksymalne ciśnienie próby: 495 bar,
• ciśnienie otwarcia zaworu bezpieczeństwa: 495 bar,
• liczba jednocześnie badanych butli: 5,
• medium:
  • woda czysta (H2O) – ciśnienie wejściowe od 1,5 do 6,0 bar,
  • Sprężone powietrze – ciśnienie wejściowe od 6,0 do 9,0 bar.
• manometry:
  • Kontaktowy 0-600 bar,
  • Wzorcowy 0-600 bar,
  • Gaśnicowy 0-40 bar.
• otwory montażowe kolektora: 4xØ8,
• długość pojedynczego przewodu wysokociśnieniowego z szybkozłączem: 120 cm,
• długość przewodu tłocznego do kolektora: 300 cm,
• wykonanie materiałowe:
  • elementy konstrukcyjne - stal konstrukcyjna, pomalowana proszkowo,
  • manometry, armatura odcinająca - stal nierdzewna,
  • zawór bezpieczeństwa - mosiądz,
• Waga:
  • zespół kontrolno-pompujący: 45 kg,
  • kolektor: 15 kg.

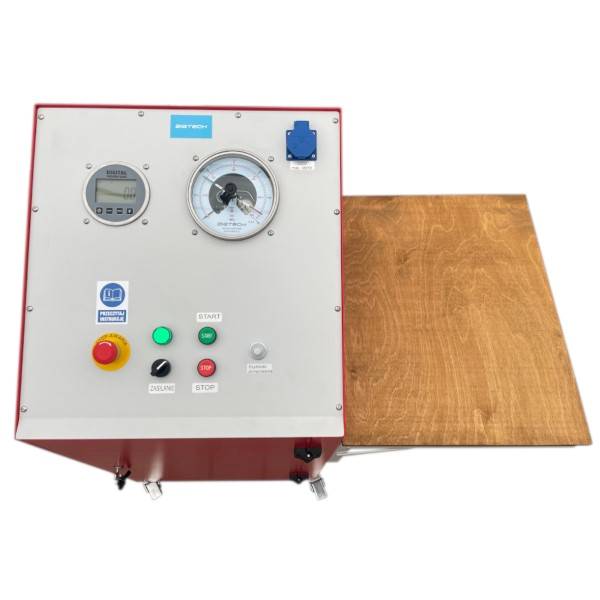

• mobilny zespół pompująco-kontrolny,

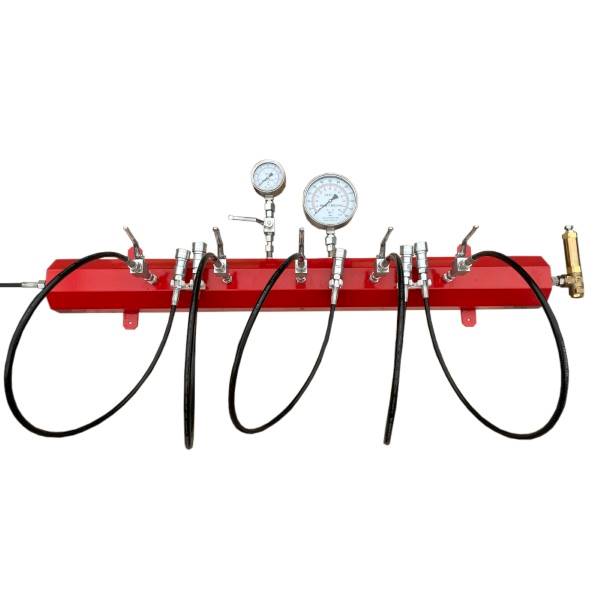

• wysokociśnieniowy kolektor rozprowadzający wodę do poszczególnych zbiorników,
• przewody wysokociśnieniowe zakończone szybkozłączami żeńskimi,
• manometry wyskalowane do 600 oraz 40 bar,
• zawory odcinające,
• zawory spustowe,
• zawór bezpieczeństwa,
• wyłącznik awaryjny umieszczony na panelu zespołu pompująco-kontrolnego.
